Приемник с универсальным питанием

Схема

Конструкция приемника

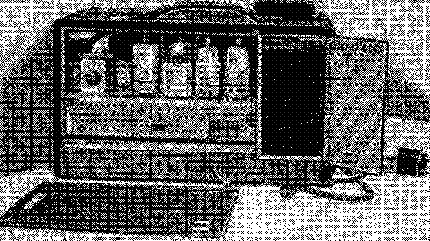

Приемник смонтирован на металлическом шасси размерами 200 X 85 X 45 мм. Все ос¬новные его детали расположены сверху шасси. Выпрямители и фильтры смонтированы на отдельной субпанели, помещающейся внизу ящика под шасси (фиг. 3). Для аккумуляторной батареи в ящике сделано специальное отделение (оправа на фиг. 3), закрывающееся отдельной дверкой.

В целом конструкция получилась очень компактной и удобной для переноски. Наружные размеры ящика — 290 X 170 X 140 мм. Оформлен приемник в виде передвижки. Поэтому он снабжен ручкой для переноски и крышкой, закрывающей переднюю панель. На этой панели располо¬жены справа вверху прямоугольная шкала настройки, а под нею три ручки: переключателя диапазонов, настройки и регулятора громкости. В центре передней панели установлена отражательная доска динамика, на нижней части которой смонтированы вольтметр, рычажный переключатель регулятора тембра, кнопка переключателя видов питания приемника и кнопка переключателя вольтметра.

Гнезда для включения электросети, а также четыре зажима установлены на задней стороне шасси. К зажимам присоединен шнур, оканчивающийся вилкой, служащий для включения питания в приемник. Там же расположены гнезда 3 для антенны и заземления. При питании приемника от электросети заземляющий провод отключается.
