Приемник с универсальным питанием

Схема

Схема

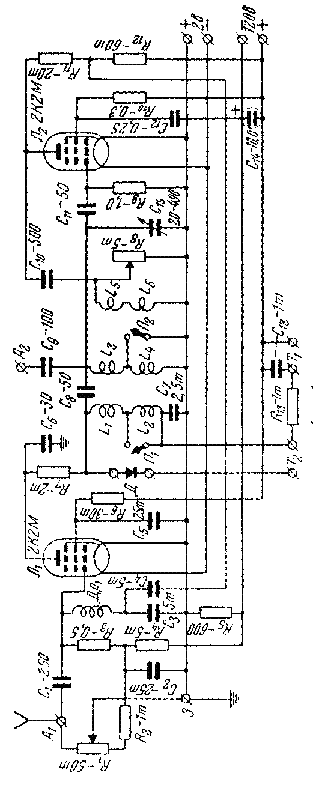

По принципиальной схеме (фиг. 4) этот приемник является двухламповым регенератором 1—V—0 на лампах типа 2К2М. Однако использование в этой схеме рефлексного метода делает ее равноценной трехламповой регенеративной схеме 1—V—1. За счет ис¬ключения из схемы третьи лампы и достигается экономия в расходовании источников электрического тока. Работает эта схема в основном так же, как и обычная регенеративная схема, т. е. поступающие из антенны колебания высокой частоты усиливаются первой лампой и затем подаются к сетке второй лампы, выполняющей функции обычного сеточного детектора с регулируемой обратной связью. В результате детектирования в анодной цепи этой лампы будут выделяться колебания низкой частоты. В обычной схеме 1—V—-1 эти колебания подводятся к сетке третьей лампы, выполняющей функции усилителя низкой частоты. В рассматриваемой же здесь рефлексной схеме нет третьей лампы и ее функции выполняет первая лампа, которая является и усилителем колебаний высокой частоты. Поэтому в данной схеме выделяющиеся на анодной нагрузке второй лампы колебания низкой частоты через конденсатор СА и дроссель Дрх подводятся к сетке первой лампы и усиливаются последней.

Такое использование первой лампы в качестве усили¬теля высокой и низкой частоты и позволяет ограничиться применением в данной схеме только двух ламп вместо трех. Так как первая лампа приемника является и усилителем колебаний низкой частоты, то поэтому громкоговоритель включается в ее анодную цепь (гнезда Т\), а не в цепь второй лампы приемника.

Как видно из принципиальной схемы, входной контур приемника, состоящий из дросселя Дрх и конденсатора С3, не настраивается. Емкостная связь антенны с приемником осуществляется при помощи конденсатора Си На входе приемника включен регулятор громкости образующий вместе с сопротивлениями R2 и потенциометр, с которого подается через сопротивление напряжение смещения на сетку первой лампы. Величина этого напряжения изменяется в зависимости от положения движка сопротивления причем, когда из антенны поступают сильные сигналы, их приходится ослаблять вращением (ручки регулятора одновременно с этим возрастает и смещение на сетке лампы. Наоборот, при приеме очень слабых сигналов, когда регулятор R1 приходится устанавливать на максимальную гром¬кость, на сетку лампы подается минимальное смещение. Так одновременно с регулировкой величины напряжения сигнала на входе регулируется и напряжение смещения на сетке первой лампы.

Через сопротивление в анод первой лампы приемника включен ненастраивающийся контур , связанный индуктивно и через емкости С7 и С8 с настраивающимся колебательным контуром второй лампы. Цепь, состоящая из конденсатора , служит для подачи обратной связи. Величина этой связи регулируется при помощи переменного сопротивле¬ния Колебания низкой частоты из анодной цепи первой лам¬пы подводятся к громкоговорителю через сопротивление, контур, образуемый катушками I, 2, и сопротивление R13. Громкоговоритель включается в гнезда Тх.

Из принципиальной схемы видно, что этот приемник может работать и как обычный детекторный радиоприемник. Для перехода на этот вид работы необходимо антенну подключить к зажиму Л2, вставить в гнезда Я детектор, а в гнезда Т2 включить телефонную трубку. Лампы прием¬ника при этом должны быть погашены. Настраивающимся колебательным контуром детекторного приемника будет служить контур второй лам¬пы, а ненастраивающийся контур будет выполнять роль детекторной цепи. Таковы особенности схемы описываемого приемника. Колебательный его контур рассчитан на плавное перекрытие средневолнового (200—550 м) и длинноволнового (750—2 ООО м) диапазонов. Понятно, для такого простейшего двухлампового при¬емника надо применять наружную антенну с длиною горизонтальной части около 15—20 м. При такой антенне можно будет слушать на громкоговоритель «Рекорд» не только местную, но и некоторые мощные иногородние станции. Для питания ламп нужна батарея накала напряжением 2 в (два элемента типа 6СМВД) и анодная батарея, обладающая напряжением 100—120 в. Такую батарею можно составить из двух батарей БАС-60, соединив их последова¬тельно, или двух неполных батарей БАС-80 (половина одной батареи оставляется не включенной в приемник в каче¬стве резерва).
