Конструкция и монтаж

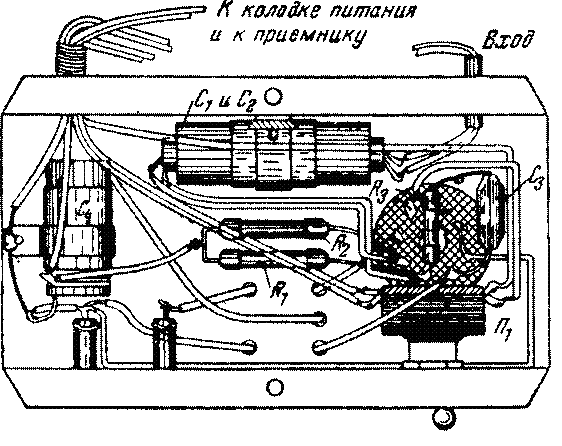

Конструкция этой приставки крайне проста. Она смонтирована на алюминиевом шасси размерами 140X65X30 мм. Наверху шасси установлена лампа и выходной трансформатор, а на передней стенке — переключатель и гнезда для подключения трансляцион¬ной линии. Прочие детали приставки размещены внутри шасси. Монтаж приставки настолько прост, что не требует особых пояснений. Электрические данные ее деталей приведены на самой схеме.

Данные выходного трансформатора Трх приставки следующие: пластины сердечника Ш-18; его сечение 3,5 см2. Первичная обмотка содержит 1 820 X 2 витков провода 2* 19 ПЭЛ 0,07; вторичная обмотка — 700 витков провода ПЭЛ 0,25.

Приставка устанавливается непосредственно в ящике приемника «Родина» сзади шасси и подключается к его выходной ступени гибкими изолированными проводами. Таким образом, применение такой приставки не требует внесения никаких переделок и изменений в схему приемника «Родина». Поэтому данный способ превращения назван¬ного приемника в небольшой трансляционный узел, пожалуй, является наиболее приемлемым. Но добавление лампы СО-243 приводит к заметному повышению расхода батарей, так как общий анодный ток (при напряжении батареи 120—130 в) возрастает до 15—16 ма, а ток накала — до 0,7 а. Для питания нитей накала придется применять батарею, составленную из четырех блоков типа БНС-МВД-500 или двухвольтовый аккумулятор. Несмотря на это, в ряде случаев такой способ превращения приемника «Родина» в небольшую трансляционную установку будет вполне рациональным и несомненно найдет практическое применение. Для одновременного питания небольшого числа громкоговорителей (не выше 10—12) можно не применять такой приставки. В подобных случаях радиолюбители ограничиваются лишь заменой в приемнике «Родина» выходного трансформатора. Данные такого выходного трансформатора могут быть следующие: I—обмотка 2 400X2 витков провода ПЭ 0,1 — 0,12; 2—обмотка 1 100 витков провода ПЭ 0,27—0,28 с отводами от 320, 560, 870; Ш—обмотка (для динамика приемника) 34 витка, провода ПЭ 0,6.Сердечник берется несколько больших размеров, чем у заменяемого фабричного трансформатора, с тем, чтобы в его окне можно было уложить указанное число витков. Сечение сердечника может быть 4—6 см2. Однако надо учитывать, что с описанной здесь приставкой приемник «Родина» сможет питать значительно боль¬шее число громкоговорителей, чем без нее.
